DALI TW Module Type 8

iLumTech-Innovation bietet einfachste Verknüpfung und Kontrolle von Leuchten.
Das verbundene Beleuchtungssystem von iLumTech vereint Konzepte und Technologien, die die Zukunft der Leuchtinnovationen aktiv mitgestalten und voranführen. Dank praktischen und einfach zu bedienenden Produkten können Sie Ihren Alltag sowohl beruflich als auch privat angenehmer gestalten - mit der passenden Lichtatmosphäre für jeden Moment.

Das DALI TW-Modul verleiht Ihnen umfassende Kontrolle über sämtliche Tunable-White-Leuchten.
Das DALI kompatible Gerät (Gerätetyp 8) wurde speziell entwickelt für die Kontrolle von Tunable-White-LED-Modulen, die mittels DALI Schnittstelle miteinander verbunden sind. Für eine korrekte Funktionsweise wird ein externes DALI-LED-Betriebsgerät benötigt, wobei die Auswahl des LED-Betriebsgerätes von der LED-Leistung abhängt (Durchlassspannung und Stromstärke).

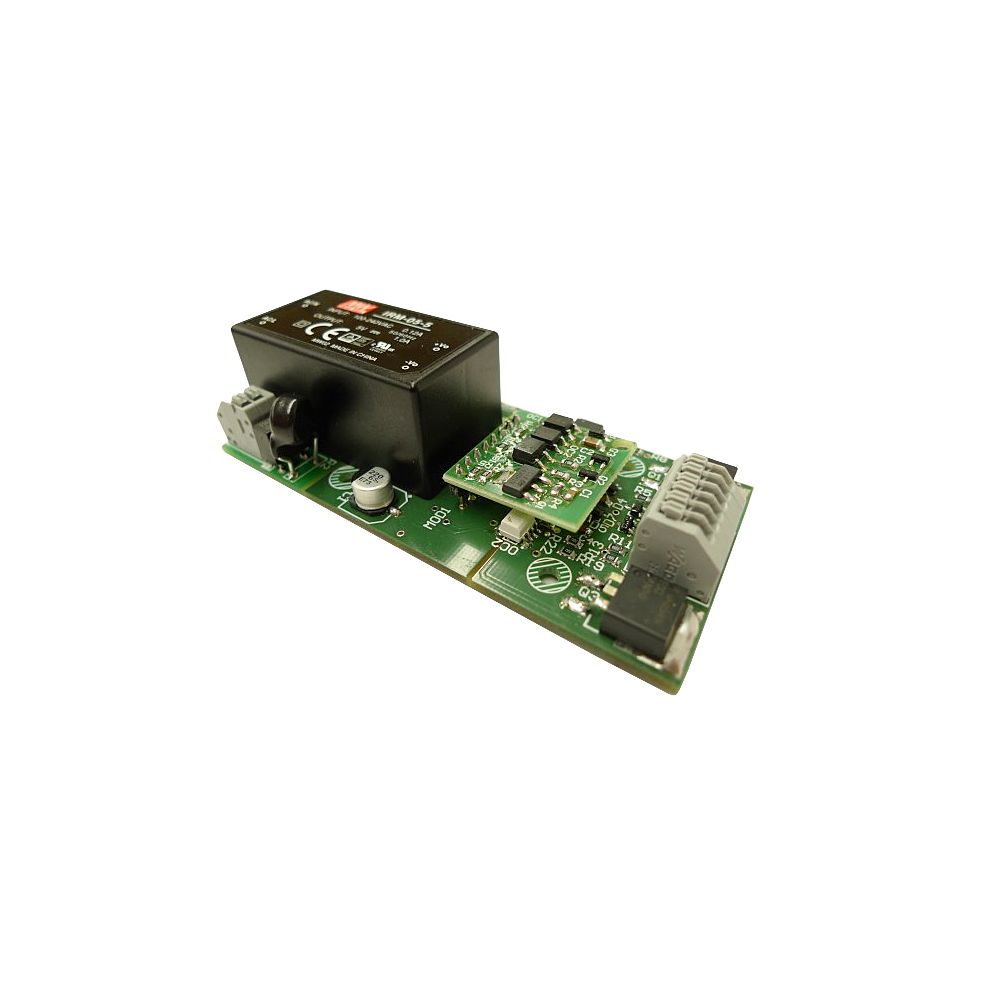

Das Modul selbst wird unabhängig mittels Netzspannung bestromt. Dank der sogenannten „Open Frame“-Bauweise kann das Gerät leicht in eine Leuchte integriert werden. Das DALI-Modul Typ 8 mit allen Funktionen verfügt über eine DALI-Adresse – für eine gleichzeitige Steuerung von Helligkeit und Farbtemperatur (CCT).

Hauptmerkmale:

• Unabhängige Kontrolle der Farbtemperatur
• Spannungsbereich bis zu 180 V
• DALI Gerätetyp 8 – mit nur einer Adresse

Anschlüsse:

• Netzkabel: AWG 28 - 16 (0.08 – 1.5 mm²)
• DALI Kabel: AWG 28 - 16 (0.08 – 1.5 mm²)
• LED Kabel: AWG 28 - 16 (0.08 – 1.5 mm²)

Leistung:

• Netzanschluss: 90 – 260 VAC / 47 - 400 Hz / 120 – 370 V DC
• Systemleistung: < 200 mW
• DALI-Verbrauch: < 2 mA
• Isolierung: Klasse II

Ausgangssignale:

• Ausgangsspannung: 30 - 180 V DC
• Ausgangsstrom: 0 - 2 A
• Leistungsbereich: 0 – 150 W

• Gehäuse: „Open Frame“
• Gewicht: 60 g
• Abmessungen: 94 x 45 x 26 mm

Betriebsbedingungen:

• Betriebstemperaturbereich: 0 °C bis 55 °C
• Relative Feuchte: < 85 %, nicht kondensierend
• Bereich Lagertemperatur: -40 °C bis 70 °C

Zertifikate:

• EN 55015: Grenzwerte und Messverfahren für Funkstöreigenschaften von elektrischen Beleuchtungseinrichtungen und ähnlichen Elektrogeräten
• EN 61547: Einrichtungen für allgemeine Beleuchtungszwecke - EMV Störfestigkeitsanforderungen
• EN 62386-102: Digital adressierbare Schnittstelle für die Beleuchtung
• EN 62386-207: Digital adressierbare Schnittstelle, LED-Betriebsgerät
• EN 62386-209 Digital adressierbare Schnittstelle für die Beleuchtung, Farbsteuerung
